Hûn dikarin Ekranek LED-ya Zehf xweş bikin?

Erê. Lê mesele ne ev e.

Di pîşesaziya ekrana LED-ê ya zelal de "Xwesazkirin" peyvek kirrûbirrê ye. Malpera her çêkerê veke, û hûn ê bibînin "Xwesazkirin heye", "Li gorî hewcedariyên we hatî çêkirin", "Xizmeta kesanekirina yek-rawestgeh." Ev xeyalek diafirîne: mîna ku her şekl, mezinahî, an bandorek tê xwestin were hilberandin.

90% ji vê yekê-ya ku jê re "customization" tê gotin tenê kombûna modular e-tevlihevkirin û lihevkirin.

Yekîneya bingehîn a ekranek LED-ya şefaf modul-bi gelemperî perçeyên standard ên 500mm×500mm an 1000mm×500mm e. Ekranek 3m×2m? 6 modul hildin û wan li hev bikin. 5m×3m? Bi hev re 15.

Veguheztina rastîn-Mezinahiyên modulên ne-standard, birînên nerêkûpêk, kelûpelên taybetî-piraniya çêkeran bi tenê naxwazin bikin, an jî ew ê bihayek diyar bikin ku ji bo pejirandinê nehêle. Çima? Ji ber ku "kesîkirin" di hilberînê de tê wateya qalibên nû, verastkirinên xeta hilberînê, kontrolên kalîteyê yên kesane-hemû lêçûn. Û marjînalên dîmendera LED-ya şefaf jixwe têne qut kirin; hilberîner xwedî teşwîqek tune ku hewcedariyên taybetî bicîh bîne.

Wateya "Xweserîkirin" Bi rastî (Ji ber vê yekê Firotan Nekarin Te Bikin)

Mezinahî-Pêşesazkirin, lê di şebekekê de

Mezinahiyên dîmendera şefaf çendjimarên bêkêmasî yên mezinahiyên modulê ne. Taybetmendiyên modulê yên hevpar: 500×500mm, 500×1000mm, 1000×500mm, 1000×1000mm. 3.5 metre fireh? Ma tune ye-ev 3 metre an 4 metre ye. 2.7 metre dirêj e? 2,5 metre an 3 metre-yek hilbijêrin.

Hin çêker dikarin "modulên qutkirî" bikin da ku bigihîjin mezinahiyên ne-standard, lê ev tê vê wateyê ku PCB-yên xwerû, qalibên nû, ku ji %30-50 zêdekirina lêçûnê dest pê dikin, û 2-4 hefte dema pêşdebirinê dirêjtir dikin. Ma ew hêja ye ku ew hesab hewce dike.

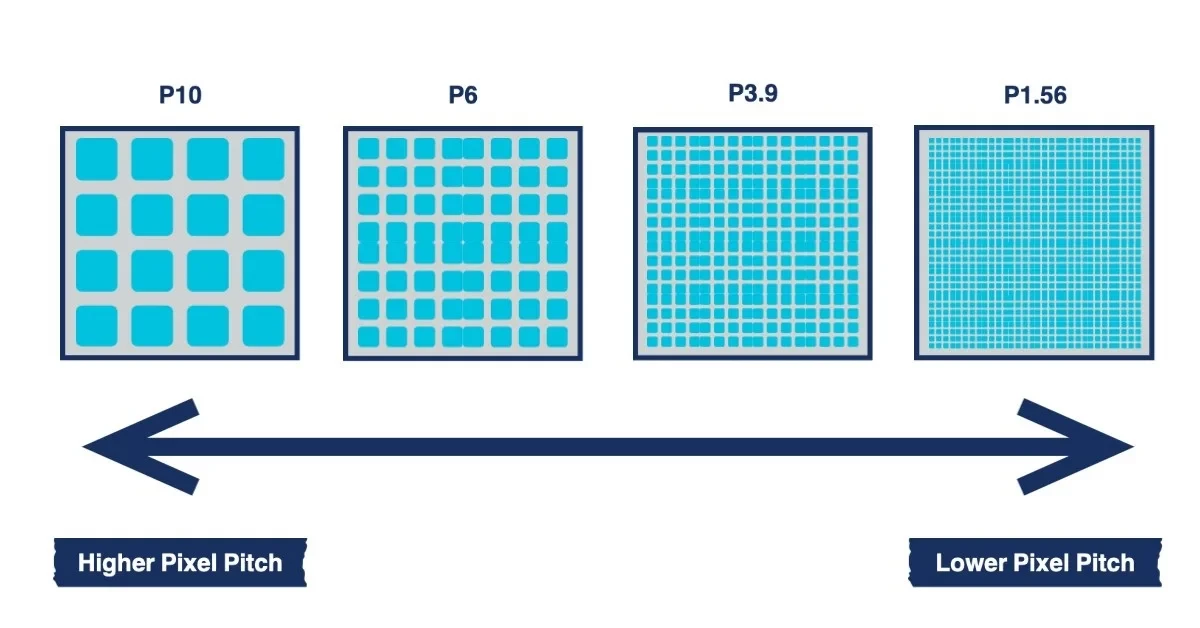

Pixel Pitch-Hilbijartina bingehîn

P3.9, P7.8, P10, P15, P20... Ev parametre rasterast hevsengiya di navbera zelalî, zelalî û bihayê de diyar dike.

P3.9 ji bo dîtina 3-6 metreyî dixebite, 55-65% şefafî ji we re peyda dike, lêçûna herî zêde. P7.8 ji 6-12 metreyan re guncan e, zelalî digihîje 65-75%, bihayê navîn. P10 ji bo 10+ metreyan e, %70-80 şefaf e, erzantir e. P15 û P20? Ew ji bo billboards-15-30 metre dûrbûna dîtinê, 75-85% şefafî, vebijarka herî erzan.

Pixela pixelê ya piçûk her gav ne çêtir e-ya çêtir ew e ku bi dûrahiya dîtinê re têkildar be. Atriumên navendên danûstendinê, dîwarên perdeya derve,-pêşandanên pencereyên nêzîk-hewcetî bi tevahî cûda ne.

Ronahî-Cûdahiya mezin di navbera hundur û derve de

Bikaranîna hundir: 800-2000 nit bes e. Ronahiya rojê ya li derve an rasterast: bi kêmî ve 4000-6000 nits, wekî din dê di nav rojê de tiştek neyê dîtin.

Ronahî xwemalî ye, lê ronahiya bilind tê wateya mezaxtina hêzê, germahiya zêde, bihayê zêde. Ji çêkerê bipirsin ka ew "ronahiya lûtkeyê" an "ronahiya xebitandinê ya domdar" vedibêjin-hinek çêker nirxên lûtkeyê yên ku bi rastî di dema karanîna domdar de nekarin werin domandin vedibêjin.

Hûn vî tiştî çawa dikin?

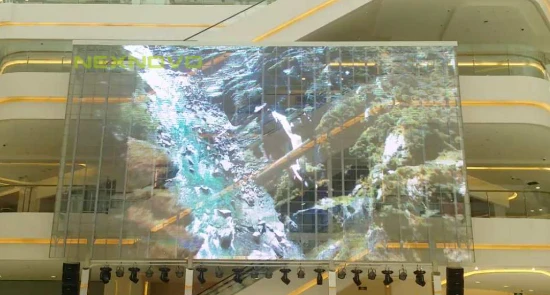

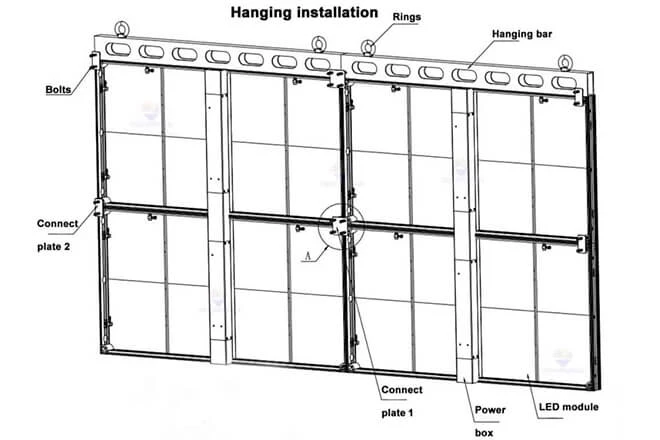

Daleqandî ji jor ji bo atriumên mall û paşperdeya qonaxê dixebite. Pêşangehên demkî yên li ser erdê-rûniştin an lihevhatin. Rûbera-çîrkirî an bicîbûyî-li hundirê dîwarên perdeya camê ve girêdayî ye-sepana mîmarî ya herî berbelav e. Stûna-ji bo reklama derve ya ku bi piştgirîya brûskek serbixwe ve hatî çêkirin dixebite.

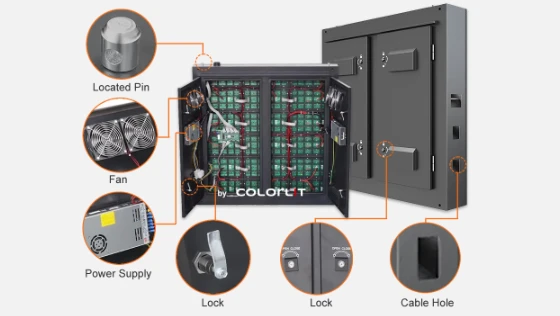

Rêbaza sazkirinê arastekirina lênihêrîna modulê (guhastina pêş an lênihêrîna paşîn), hilbijartina aksesûar, û tewra sêwirana strukturî ya modulan bixwe diyar dike. Ev divê berî fermanê bête biryardan-di dema sazkirinê de neyê fêhmkirin.

Lênêrîna pêş an paş? Vê xelet bikin û hûn dîwaran hilweşînin

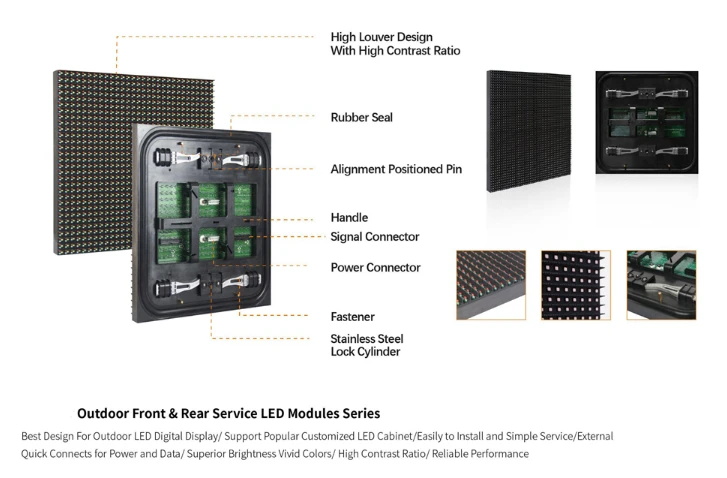

Lênêrîna paşîn tê wateya rakirina modulan ji paş. Li pişt ekranê herî kêm 50 cm cîh hewce dike. Mesrefa kêmtir. Lênêrîna pêşîn tê wateya rakirina modulan ji pêş. Minasib ji bo tesîsên li ser dîwê-ji bo cîhê li paş tune, strukturek modulê ya tevlihevtir, 10-20% lêçûnek zêde ye.

Rêbaza lênihêrînê ya xelet hilbijêrin, û dibe ku pêdivî be ku dîwarek tevahî were hilweşandin da ku yek modulek biguhezîne.

Pergala Kontrolê-Ji girtinê dûr bixe-

Hilberînerên navdar dê bijartinek bidin: pergala xweya kontrolê ya xwedan bikar bînin, an pîşesaziyê-yên standard bikar bînin (NovaStar, Colorlight, Linsn).

Pêşniyar: Pergalek gerdûnî hilbijêrin. Sîstemên xwedan bend in. Nûvekirin û domandina pêşerojê dê li ber dilovaniya wan be.

Rêjeya Parastinê-Li ser senaryoyê ve girêdayî ye

Jîngeha hişk a hundurîn: IP30-IP40 bes e. Nerm an buhara avê ya hundurîn: IP54. Nîv-derveyî an tam li derve: IP65 an bilindtir. Her astek di asta parastinê de 5-15% li bihayê zêde dike. Zêde endazyariyê nekin, lê kêmasiyan nekin û dîmenderê jî ji ber avê xera bibin.

Hûrguliyên Xuyabûnê-Giryar lê bi sînor

Rengê çarçovê (reş/spî/zîv/gewr), rengê tîrêjê LED, pozîsyona qutiya hêzê-piraniya çêker dikarin van bi cih bikin.

Lê divê hêviyên sînorkirî bin: Rengên çîpa LED-ê, firehiya hêlînê, qalindahiya modulê-van standardkirî ne. Heya ku hêjmar têra xwe mezin nebe ku xetek hilberînek taybetî rastdar bike, guhartina wan tune.

Ji ber vê yekê-ya ku jê re "customîzasyon" tê gotin 80% li ser çêkirina berhevokan di nav vebijarkên sabît de ye. Pixel pixel, ronahiyê, mezinahiyê, awayê sazkirinê, awayê lênihêrînê, pergala kontrolê, û pîvana parastinê rast bistînin-ekran li gora xwe çêkirî ye-. Wan şaş bikin, û ti dravê ku li ser "şeklên taybetî" têne xerc kirin dê wê xilas neke. 20% mayî? An pir biha ye an jî bi tenê nayê pejirandin.

Scam Zelalbûnê

Xala sereke ya firotanê ya ekranên LED-ê yên zelal "şefafîtî" ye. Lê etîketa vê pîşesaziyê ya zelaliyê tevlihev e.

Gava ku çêkerek% 80 zelal dibêje, wan çawa ew hejmar girt? Hin rêjeya valahiya di navbera tîrêjên LED-ê de bi tevahî qada dipîvin-ev zelalbûna geometrîkî ye. Hin veguheztina ronahiyê ya rastîn dipîvin-ev zelalbûna optîkî ye. Hin çarçove, dabînkirina hêzê, û kabloyan bi tevahî derdixin, tenê qada herî zelal dipîvin. Hinekan tewra "şefafiya teorîk" jî dibêjin ku hilbera rastîn nikare bigihîje. Standardek yekgirtî tune ye-hejmar çi ye ku çêker biryar dide.

Zelalbûna bilind tê vê wateyê ku tîrêjên LED-ê nazik, cîhê mezintir, kêmtir çîpên LED-ê. Kêm çîpên LED tê wateya ronahiya kêm, pixelên kêm. 3 metre dûrî dîmendera P10 ya bi %85 şefafî raweste, û wêne belawela ye-pixel bi zelalî xuya dibin. Ew ne "ekran" e lê rêzikên xalên geş e.

Ji ber vê yekê gava ku çêker pesnê xwe dide "% 90 şefafî", pirsên ku têne pirsîn ev in: dendika pixel çi ye? Ronahiya rastîn çi ye? Kîjan dûrahiya dîtinê? Ger ev neyên zelal kirin, piştî îmzekirina peymanê poşman dibe.

Gelek têkçûnên projeyê tam ji vê yekê derdikevin: xerîdar ji "şefafiya bilind" bandor bû, lê piştî sazkirinê hate kifş kirin ku naverok di nav rojê de nayê dîtin û bi şev jî pir ronî bû. Zelal e, erê-lê nîvê fonksiyona ekranê xera bû.

"Pêşkêşkirin" ji bîr bike-Bi Dîtina Dûr dest pê bike

Li şûna ku li ser "dikare ew were xweş kirin" mêze bikin, yek tişt fêhm bikin: dûrahiya dîtinê çi ye? Ev pîvana pixel diyar dike. Pixel pixel lêçûn, şefafî, qalîteya pêşandanê diyar dike-hema hema her tiştî diyar dike.

Hesabkirin hêsan e: Dûrahiya dîtinê ya hindiktirîn (metre) ≈ Pixel pixel (milîmetre)

Ekranek P3.9 ji bo dîtina di nav 4 metreyan de baş dixebite. Ekranek P10 tenê ji 10+ metreyan dûrî hev tê. Ekranek P20 ji bo temaşevanan bi dehan metre dûr e. Pixela pixelê ya çewt hilbijêrin, û tu mîqdara drav wê xilas nake.

Li vir tiştek ku min car bi car dîtiye heye: pêşandanên pencereya mall bi ekranên P10 an jî P16 zelal, xwedan ji encamên nebaş gilî dikin. Dûrahiya dîtina pencereyê tenê 2-3 metre ye-P10ek ku pixelên wê ji tilikê mezintir hatine saz kirin, û tê çaverê kirin ku baş xuya bike? Lê P10 dravê erzan-teserûkirî ye, bandor xera kir.

Wateya rastîn a "xweserîkirin" ne ew e ku çêkerek dîmenek ecêb çêbike-teşeyekî ecêb-ew dîtina xala hevsengiyê di navbera pixel, zelalî, ronahiyê û budceyê de ye ku herî baş li gorî senaryoyê tê. Ji bo vê yekê darazek profesyonel hewce dike, ne dagirtina formek hewcedariyên û li benda gotinan.

Ekranên kevçî li Pêşandanên Bazirganiyê ecêb xuya dikin. Di Projeyên Rastî de, Ew Kabûsek in.

Kûçik, silindrîk, pêl-bi teşe, sferîk-ev tiştên ku herî zêde li pêşangehan dikevin çavan- û tiştên ku çêker hez dikin wekî "kapasîteyên xwerûkirinê" nîşan bidin.

Lê di projeyên rastîn de, ekranên nerêkûpêk ji ekranên daîre pirtir kêmasiyên xwe hene.

Lêçûn bi xêzikî zêde nabin-ew qat bi qat zêde dibin. Dibe ku 2-3 qatan bihaya ekranek xêzkirî ya heman deverê biha ye ji ber ku ew PCB-yên maqûl an kombûna modulên piçûk, bi rêjeyên hilberîna kêm û pêvajoyên tevlihev hewce dike.

Curvature sînorên fîzîkî hene. Dibe ku çêkerek bêje "em dikarin xêzkirî" bikin, lê tîrêjê herî kêm çi ye? Sînor ji bo hilberên standard li dora 500-1000mm e. Kûçek hişktir dixwazin? Çîpên LED-ê dê hilweşin, PCB dê bişkînin.

Pirsgirêkek din jî heye ku pir kes nahesibînin: dirûv li ser rûvên kulkirî têne mezin kirin. Kulîlkên modulê yên li ser ekranên darûz dikarin werin kontrol kirin ku hema hema bi çavên rût nayên dîtin. Lê li ser rûberên kelandî, modul di goşeyan de li hev dicivin, û bi taybetî li ser dîmenên tarî, ku xêzên reş ên xuya xuya dibin, diranan eşkere dikin.

Û paşê lênêrînê heye. Dema ku modulek li ser ekranek guncan têk diçe, jê rake, biguhezîne-deqeyan digire. Modulên dîmendera kelandî li goşeyên xwerû têne çêkirin. Veguheztina yek dibe ku tê vê wateyê ku li benda hilberîner ku wê dîsa hilberîne. Ger were sekinandin çi?

Ekranên nerêkûpêk dikarin bêne kirin. Lê heya ku senaryo bi rastî ji bo bandorê şeklek nerêkûpêk hewce neke, ekranên guncan têne tercîh kirin. Erzantir, aramtir, parastin hêsantir.

Ku Pere Bi rastî Diçin (û Ku Hûn Nîşan Didin)

Fêmkirina avahiya qezencê ya vê pîşesaziyê diyar dike ku nîşan li ku derê ye.

Parçeya lêçûna herî mezin a ekranên LED-ê yên zelal çîpa LED-ê ye, ku ji sedî 30-40% ji lêçûna giştî pêk tê. Hilberînerên çîpê (Sanan, Changelight, Epistar) li jor in, bi marjînalên 15-25% -ev biha bi nisbet zelal in.

Ambalakirina-veguhertina çîpên li berikên LED-ê-% 15-20 pêk tê. Pargîdaniyên mîna Nationstar û MLS vê yekê bi rê ve dibin, bi marjînalên 10-20%.

Cihê ku marjînal herî zêde ne di hilberîna ekranê û yekbûna pergalê de ye-derjeyên nebaş ên 20-40%. Ev jî cihê ku herî zêde nîşankirin heye.

Gotara hatî wergirtin dibe ku di 2-3 qatan de ji çêker heya bikarhênerê dawî derbas bibe: çêker → belavkerê herêmî → entegrator → bikarhênerê dawî. Her qatek 10-30% zêde dike. Heman hilber bi kanalên cihêreng dikare bi bihayê 50% diguhere.

Di heman demê de xalek qezencê ya veşartî jî heye: pergala kontrolê. Gelek çêker protokolên xwedaniyê bikar tînin-dema ku dîmendera wan were bikar anîn, divê kartên wan ên kontrolê, nermalava wan, piştgiriya wan a teknîkî werin bikar anîn. Lênêrîna paşîn, nûvekirin-bi çi nirxî be bila bibe, bijarde tune.

Meriv çawa ji xeletiyan dûr dikeve? Biceribînin ku rasterast ji hilberînerên ekranê çavkaniyê bigirin, navbeynkaran berbi. Di pergalên kontrolê yên gerdûnî de israr bikin (NovaStar, Colorlight standardên pîşesaziyê ne)-nekevin nav pergalên xwedan. Herî kêm sê quote bidin ber hev-heger ji bo heman taybetmendiyan guheztinek girîng a bihayê hebe, tiştek lêkolînê hewce dike.

Screen Tenê Nîvê Mesrefê ye. Seriously.

Ji bo ekranek LED-ê ya zelal, hilber bixwe dibe ku tenê% 50-60-ê veberhênana tevahî hesab bike. Yên mayî diçin ku derê?

Sazkirin û pergalên piştgirî.

Ekranên şefaf sivik û zirav xuya dikin, lê ew ne sivik in-8-15 kg serê metrekare. Dîwarek perdeya camê ya 100 metre çargoşe bi perdeyên şefaf nêzî tonek barek zêde zêde dike. Ma strukturê dîwarê perdeyê yê heyî dikare wê bigire? Ma ew pêdivî bi hêzkirinê heye? Ev ne berpirsiyariya çêkerê ne - ew hewceyê nirxandina endezyarê strukturê profesyonel in.

Elektrîk pirsgirêkek din e. Ekranên şefaf serê metre çargoşe 200-600 watt dixwe. Li 100 metre çargoşe ev 20-60 kilovat e. Pergala belavkirina elektrîkê têr e? Ma xetên elektrîkê yên taybetî hewce ne?

Li ser belavkirina germê çi ye? LED germê çêdikin, û dîwarên perdeyên camê nefes nagirin. Cihê di navbera ekran û camê de pir germ dibe, nemaze li ser-rûyên başûr di havînê de. Bêyî nîqaşkirina belavbûna germê, temenê ekranê pir zirarê dibîne.

Koordînasyona înşaatê jî zehmet e. Ji bo avahiyên nû, pêdivî ye ku ekranên şefaf di pêş de bi sêwirana dîwarê perdeyê re werin hevrêz kirin. Ji bo projeyên nûvekirinê, dibe ku xebata rûyê derveyî pejirandî hewce bike. Avahiyên bazirganî jî hewce ne ku bifikirin ka avahî çawa bandorê li karûbarên karsaziyê dike.

Ev rast "kesîkirin" e-ne xêzkirina ekranekê, lê xweşkirina çareseriyek tam e. Hilberîner an entegratorên ku van hemîyan dihesibînin yên ku bi kapasîteya radestkirina rastîn in. Yên ku bêyî nîqaşkirina sazkirinê tenê li ser ekranan diaxivin, an li bendê ne ku paşê zêde bidin an jî plan dikin ku piştî radestkirinê winda bibin.

Xeta Bottom

Peyva "xweserîkirin" ekranên LED-ê yên şefaf bi hêz xuya dike. Lê bi rastî, ev hilberek pîşesazî ya gihîştî ye ku bi sînorên teknîkî û prensîbên aborî zelal e.

Tiştê ku hilberîner dikarin bikin ev e ku bibin alîkar ku di çarçoveyek teknîkî ya sazkirî de veavakirina rast bibînin. Tiştê ku çêker nikarin bikin ev e ku qanûnên fizîkê binpê bikin.

Li şûna ku hûn bipirsin "ma ew dikare were xweş kirin", bipirsin "bi rastî çi hewce ye?" Dûrahiya dîtinê, ronahiya hawîrdorê, şert û mercên sazkirinê, û sînorên budceyê fêhm bikin. Dema ku ev astengî bêne diyar kirin, çareseriya çêtirîn bi xwezayî derdikeve holê. Ya mayî tenê peydakirina hilberînerek pêbawer e ku wê bicîh bîne.
